L’attrezzatura consiste in:
- due piatti collegati da tre tiranti;
- un pistone ad aria fissato sul piatto inferiore;
- una fustella Proctor, che rappresenta la mini CC. La fustella contiene il terreno di prova costipato alla densità desiderata ed è ubicato tra il pistone ad aria e il piatto superiore. Il pistone ad aria applica una pressione verticale sul terreno contenuto nella fustella Proctor attraverso una piastra rigida. Il contrasto viene fornito dal piatto superiore. La fustella ha un diametro interno di 152,4 mm e un’altezza di 116 mm;
- il piatto superiore ha una boccola che permette il passaggio del mini penetrometro. Il motore elettrico per la spinta del mini penetrometro ad una velocità costante di 2 cm/s è fissato alla piastra superiore. L’impianto è dotato di una coppia di sensori per controllare la corsa del mini penetrometro (posizione superiore e inferiore);
- Il mini penetrometro è provvisto di una punta di diametro 8 mm con un angolo alla punta di 60°.
- L’area della punta è dunque uguale a 50,27 mm2. Il mini penetrometro è provvisto di involucro esterno per evitare la misurazione dell’attrito laterale. La resistenza alla punta è misurata in continuo mediante una cella di carico (max 5kN, precisione 5N), ubicata proprio sopra al mini penetrometro.

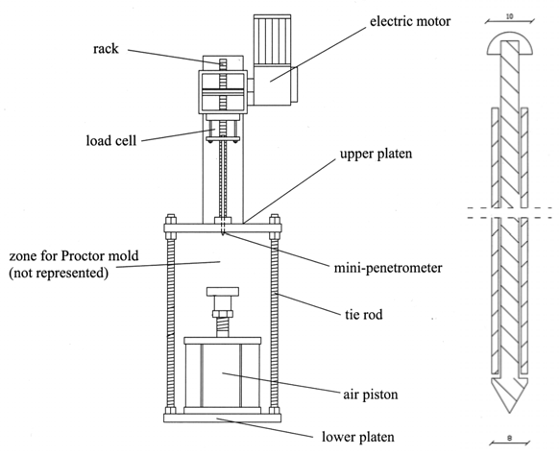

I dettagli dell’attrezzatura descritta sono illustrati nella Fig. 29.
Ovviamente, per ogni valore di resistenza alla punta è necessario applicare al terreno di prova una pressione verticale minima, per garantire l’equilibrio della forza.
Per informazioni aggiuntive sull’attrezzatura, si vedano Carelli (2009) e Vuodo (2009).
